Serie E4.21 ESD

Hier können Sie Ihr E-KettenSystem® individuell konfigurieren. Alle Eingaben und Änderungen werden in die Konfiguration, die sich am Seitenende befindet, übernommen.

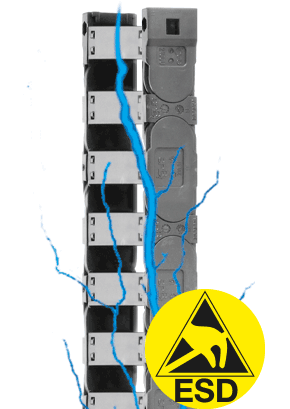

Serie E4.21 ESD- Kette, beidseitig zu öffnen vollstegig

Das ESD E4.1-System vereint sämtliche Vorteile seiner drei Vorgänger und ist das beste System im igus® e-ketten® Programm. Die E4.1-Serien sind stabiler bei gleichen oder kleineren Abmessungen als ihre Vorgänger. Nahezu alle Zubehörkomponenten und Anschlussmaße sind identisch. Mit dem igus® System E4.1 die Lebensdauer Ihrer Anwendung nochmals erhöhen und dabei Kosten senken.

Hintergriff für optimale Seitenstabilität, hohe Schubkraft auf langen Verfahrwegen und für große freitragende Längen
Gute Eignung für 90° Anwendungen
Geräuschdämpfende "Bremsen" und Geräuschdämpfer als Option
Außen- und Innenlaschen für schnelle Montage, mit oder ohne Vorspannung

Innenbreiten Bi: 30 bis 80 mm
Biegeradien R: 48 bis 100 mm
Teilung: 30,5 mm je Glied = 33 Glieder/m
(1007mm)

Wann nehme ich Serie E4.21 ESD

Wenn eine robuste e-kette® mit 21 mm Innenhöhe gewünscht ist
Wenn Innenbreite bis 120 mm realisiert werden müssen
Bei freitragenden Längen bis 2,5 m und Füllgewicht bis 4,0 kg/m
Für lange Verfahrwege bis 120 m
Auch für seitlich gedrehte, stehende und hängende Anwendungen geeignet
Wenn die Möglichkeit vieler Optionen und Anbauteile gewünscht ist
Wenn ein Öffnungssteg mit Rastfunktion erwünscht ist

Wann nehme ich Serie E4.21 ESD nicht

Wenn e-kette® extrem leise und vibrationsarm sein muss
Serie E4.21
Wenn e-kette® in Reinräumen verwendet werden soll (ISO Klasse 1)
Serie E3.22
Wenn eine einseitig aufklappbare e-kette® oder E-Rohr aus Kostengründen gewünscht wird
Serie 1400 , Serie 1500 , Serie 1450 , Serie 1480

Serie R117

Serie R118

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 30 mm (bei 1,5 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 30,5 mm
Glieder pro m: 33 Glieder
Verfahrweg: S
Kettenlänge = S/2 + K

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Die Diagramme zur freitragenden Länge gelten für die Standard e-ketten® in Material igumid GLW. Die Werte können auch für die Beurteilung von Anwendungen der e-ketten® in Sondermaterial ESD genutzt werden. Bei Überschreitung von 80% der jeweiligen maximalen freitragenden Länge ist die Eignung der e-kette® durch einen praxisnahen Versuch abzusichern.

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

Anwendungsbeispiele 3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Konstruieren mit igus®

Leise Ausführung

Integriertes Anschlußsystem

5 Breiten und 4 Biegeradien

Praktische Werkzeuge zum Öffnen und Schließen von e.ketten® der Serie E4

KonstruktionsangabenWeitere Informationen zur "freitragenden Anwendung"

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Montagehinweise

Andere Einbauarten

Technische Daten

Zusatz zur Montageanleitung

EG-Konformitätserklärung

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Standard

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Variante 1: Standard ESD-Trennsteg

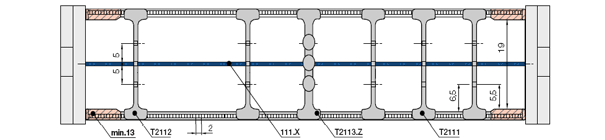

Für alle Einsatzzwecke. Bietet maximale Haltekraft und sicheren Stand. Standardmäßig werden Trennstege jedes 2. Kettenglied montiert! Weitere Innenaufteilungselemente auf Anfrage.

Anschlusselemente

Kunststoff - pendelnd

unmontiert	montiert

Der Standard - Kunstoff, einseitig pendelnd

Empfehlung für freitragende und gleitende Anwendungen

KMA-Anschlusselement mit rundum Befestigungsmöglichkeit

Für enge Einbauverhältnisse

Zugentlastung im Anschlusselement fixierbar

Variabler Schwenkwinkel für eine flexible Montage

Für die ausgewählte Kette sind keine Anschlusselemente verfügbar.

Art.-Nr. :

Zugentlastungen

Führungsrinnen - für lange Verfahrwege

Führungsrinne "Super-Alu", "Basic"

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

4. Klemmschuh, Alu

5. C-Profil, Stahl verzinkt

6. Innensechskant M6 x 16

7. Gleitmutter M6

8. Verbinder "Basic", Kunststoff

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Die "Super"-Alu-Rinne ist ein Baukasten an Führungsrinnen für lange Verfahrwege (wenn e-ketten® sich aufeinander ablegen). Die "Super"- Alu-Rinne ist in einfachen und preisgünstigen "Basisausführungen" lieferbar und lässt sich für den anspruchsvollen Anlagenbau erweitern. Diese universelle Einsetzbarkeit macht sie zu dem von igus® empfohlenen igus®-Standard bei Führungsrinnen.

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Verbindungselement

2. Kunststoff-Gleitschiene

3. Klemmschuh

4. Gleitleisten

5. C-Profile

Ablegerinne

Ablegerinne Typ 01

Unterstützung des Untertrums - Ablegerinne als Modulbaukasten Einfache, einteilige Ablegerinnen für das e-ketten®- Untertrum. Ihre Breite, Höhe oder Farbe - wir liefern die passende e-kette® mitsamt dem Ablegerinnensystem einbaufertig für Ihre Maschine oder Anwendung. Sparen Sie Beschaffungskosten und Konstruktionsaufwand.

Komplettes System, einbaufertig
Keine aufwendigen Eigenbauten mehr notwendig
Passend für viele e-ketten®-Breiten
Einfache Anbindemöglichkeit an Ihre Maschine auf Profilen oder Wandkonsolen
In 2 Typen und 4 Ausführungen lieferbar

Für die ausgewählte Kette ist eine Ablegerinne nicht verfügbar.


Art.-Nr. :
B Ra [mm]:
B Ri [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	40
stehend max. [m]	3
seitlich freitragend max. [m]	1
lange Verfahrwege max. [m]	120
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid ESD
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	80
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
